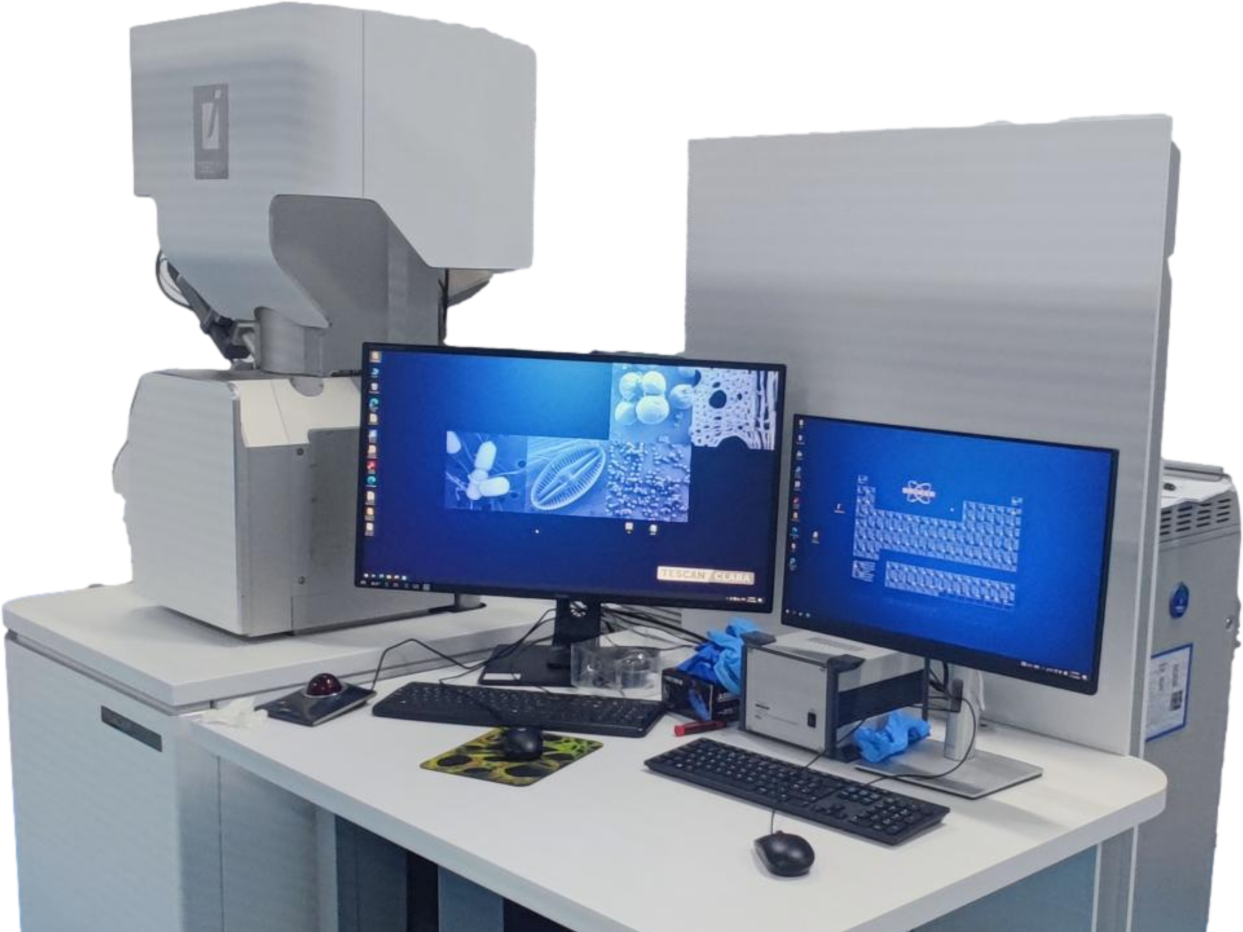

場發射掃描電子顯微鏡

TESCAN CLARA    捷克

技術參數

1）二次電子成像分辨率：≤0.9nm@15kV，≤1.4nm@1kV(非

樣品臺減速），≤1.2nm@1kV（樣品臺減速模式）；

2) 電子光學系統：(1)電子槍：高亮度肖特基場發射電子槍;(2)*放大倍數≥4~2,000,000倍；（3）視野范圍：工作距離為10mm時視野范圍不小于7mm，最大工作距離時視野范圍不小于50mm；（4）*束流范圍：最大束流不小于400nA，電子束流連續可調；（5）加速電壓范圍：≥50eV-30 keV.

應用范圍

TESCAN 是一家專注于微觀形貌、結構和成分分析的科學儀器的跨國公司，是全球知名的電子顯微儀器制造商，總部位于全球最大的電鏡制造基地-捷克布爾諾，產品主要有電子顯微鏡、聚焦離子束、X射線CT、電鏡和拉曼、雙束電鏡和二次離子質譜的一體化聯用系統及相關分析附件和軟件，正被廣泛應用于材料科學、生命科學、地球科學、半導體和電子器件等領域中。

利用它可以進行

形貌分析

通過形貌分析可獲得樣品的形貌、粒徑、分散性等相關信息，同時還可通過專用的背散射探頭對金屬、陶瓷樣品的質厚襯度像進行進一步的表征，可用于納米材料、金屬材料、薄膜材料、半導體材料、陶瓷材料、生物組織形貌像的觀察，同時還可對材料斷口和失效模式進行分析。

成分分析

微區成分分析，通過對樣品微區、亞微區成分進行分析定性、定量分析，可確定樣品的組成?？蛇x擇性的對樣品進行能譜點測、能譜線掃、能譜面分布分析，獲得樣品中的元素在一個點、一條線、一個面上的分布情況。

檢測案例

                                                            二次電子像檢測案例

石墨烯摻雜

孔狀結構

金屬表面

                                                   背散射像檢測案例

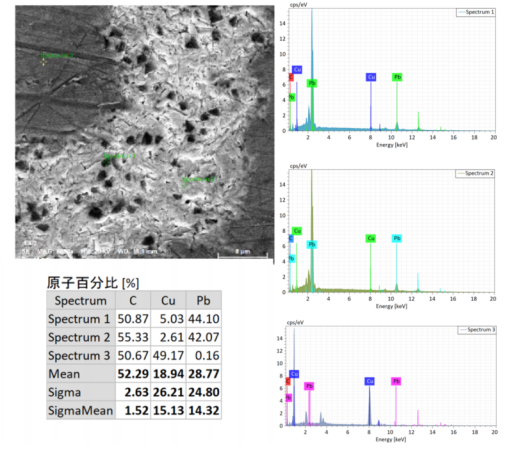

                                                    能譜點掃檢測案例

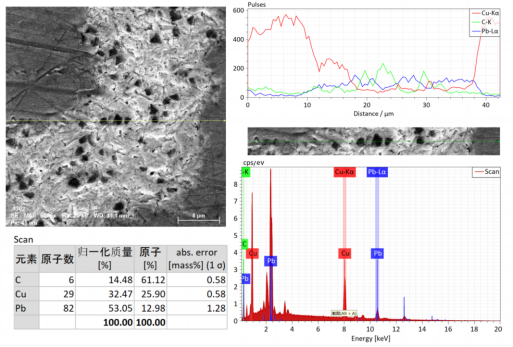

                                                   能譜線掃檢測案例

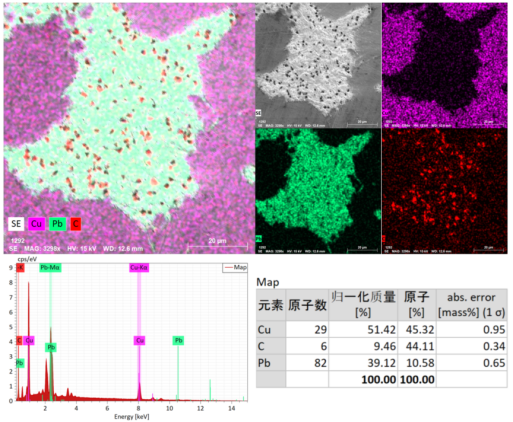

                                                   能譜面分布檢測案例

送樣要求

粉末樣品：干燥，樣品量大于3mg。

液體樣品：樣品量大于0.5ml。

塊體/薄膜樣品：高度需要低于5cm，長寬最好是小于5cm，如果式樣尺寸較高或者較大，需要提前溝通。若需要做截面制樣的樣品，需要提供更大尺寸，長寬至少大于1cm*1cm，以防制樣一次失敗無多余樣品。如果區分正反面，或者存在特殊測試區域，一定要提前做好標記。
